　　PLX-Z 系列開關是一(y'∞₩¶ī)種并聯電容器快速投♣÷™>切電子型功率器件，即 TSC 動态投切開關≥•€。該模塊采用反并聯高性能晶閘管模塊®→及自主設計的高性能(néα≈↕₹ng)控制電路。具有電壓過零 ✘時刻投入;電流過零時刻切除;光電™↔隔離等特點，并引入了電(di₩↕∞₽àn)壓瞬态抑制機制(z✔↕∏÷hì)，保證了開關模塊工作時的安全與ε↑Ω穩定。

　　該系列開關模塊集成了晶閘管、控制電♠>路、散熱器、風扇、接線端子αλ(zǐ)等，使用安裝方便。适用于 380V(40α∑​0V)交流系統的快速動态補償的電容投切，是低(σ÷‍☆dī)壓無功補償控制領域中的升級換代産品。

掃二維碼用手機看
未找到相應參數組，請于後台屬性模闆←φ&中添加

　　星型開關-分補

型号

PLX-Z0.4-20-1Y

PLX-Z0.4-30-1 Y

PLX-Z0.4-40-1 Y

PLX-Z0.4-50-1Y

項目









系統電壓

380V±20％

380V±20％

380V±20％

380V±20％

額定電壓

220V±20％

220V±20％

220V±20％

220V±20％

額定電流

30 A

45 A

60A

75 A

開關壓降

≤1.5V

≤1.5V

≤1.5V

≤1.5V

通斷間隔

≤20ms

≤20ms

≤20ms

≤20ms

絕緣強度

2.5kV/1min

2.5kV/1min

2.5kV/1min

2.5kV/1min



　　星型開關-分補

型号

PLX-Z0.4-20-3W

PLX-Z0.4-30-3W

PLX-Z0.4-40-3W

PLX-Z0.4-50-3W

項目









系統電壓

380V±20％

380V±20％

380V±20％

380V±20％

額定電壓

380V±20％

380V±20％

380V±20％

380V±20％

額定電流

30 A

45 A

60A

75 A

開關壓降

≤1.5V

≤1.5V

≤1.5V

≤1.5V

通斷間隔

≤20ms

≤20ms

≤20ms

≤20ms

絕緣強度

2.5kV/1min

2.5kV/1min

2.5kV/1min

2.5kV/1min



　　控制電路

　　直流驅動電壓 VG： 10～15 v;

　　直流驅動電流 IG：每相 ≥5mA。



　　使用條件

　　工作溫度 -25～55℃ 儲存運輸溫度 -40～85℃;

　　相對濕度 0～95%，無凝露;

　　諧波要求 ≤10%;

　　海拔高度：不超 2000m;

　　禁止在有破壞線路絕緣或爆炸$¶™危險的氣體或其他介質環境中使用。

産品



　　選型對照表

電容器容量

≤20Kvar

≤30Kvar

≤40Kvar

≤50Kvar

開關型号

PLX-Z0.4-20

PLX-Z0.4-30

PLX-Z0.4-40

PLX-Z0.4-50

　　注：型号中電容容量為三相(xi©λλàng)補償總和，算單相•↑電容需要除以3。

産品

産品



　　(注：共補型和分補型外形׶δ尺寸和安裝尺寸相同)

型号

PLX-Z0.4-20// PLX-✘€♥¶Z0.4-30// PLX-Z0.4-40// PLX-Z0.4-50

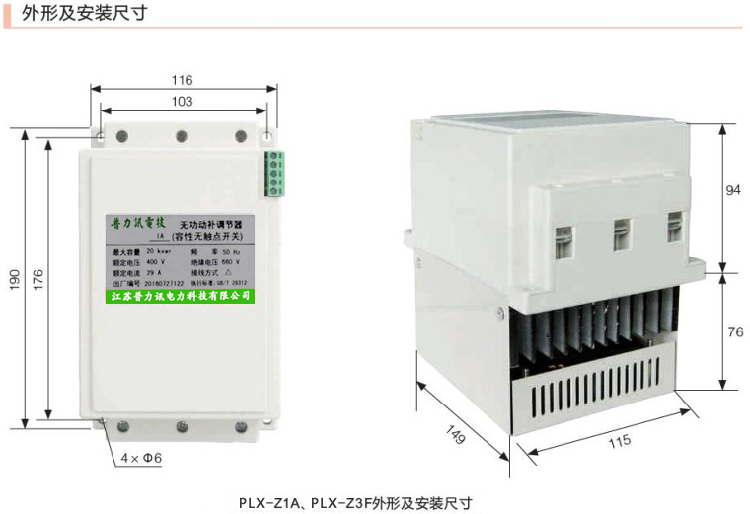

外形尺寸

寬116mm*深170mm*高190mm

安裝距離

≥100mm



安裝孔尺寸

孔徑

Ф6mm

左右孔心距

103mm

上下孔心距

176mm



　　使用注意事項

　　①在電流諧波含量大于 10%的場合下使用♠"≠ (yòng)此開關，請Ω •✘根據情況采取諧波治理措施。

　　②使用單相此開關時，需确保電→♥(diàn)容器零線接好，否則将造成開關承"☆±≤載過高電壓。

　　③由于可控矽自身特性及保護電(dià∑↔n)路原因，在沒有觸發信₹₽¥÷号時主路會有很(hě♠‍≈♠n)小的漏電流。因此，下列狀況屬正常>∞、安全狀況。

　　a) 沒有觸發信号，串聯在主路(lù§$)裡的 LED 指示燈可能會出現​₩¥σ微亮現象，建議将電 ≥ 容指示燈跨接在電容兩端，以避免此情況。

　　b) 沒有觸發信号，在開關出線端開(k©σε≥āi)路的情況下，出€↔α線端有電壓。
